ATMマシン用タッチスクリーン

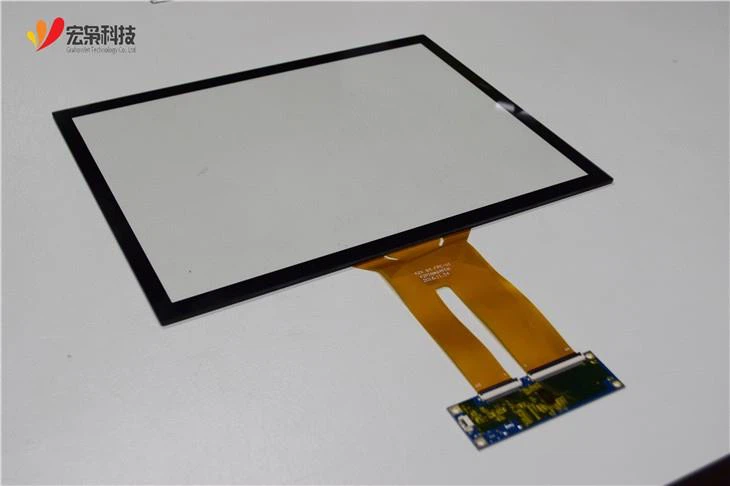

atmマシン用15インチタッチスクリーン、手袋、水での操作をサポートし、上部に厚さ10mmの強化ガラスを追加して良好に機能します。 主に産業、家電、ATM、医療、屋外端末などの分野で使用されます。 深いカスタマイズサービスがサポートされており、さまざまなインターフェイス変換およびドライブボードが利用可能で、顧客が使用するのに便利です。

モジュール製品の詳細

モデル番号：HX1501705
サイズ：15.0インチ
動作温度：-10℃〜70℃
外形寸法：328（W）x255（H）x16（D）mm
アクティブエリア：304.13（W）x228.10（H）mm
サポートシステム：Windows / Android / Linuxなど。
保証：1年

PCAP（投影容量）

光透過率：≥85％
表面硬度：≥6H
インターフェイスの種類：USB
コントローラーIC：ILITEK
タッチポイント：1-10ポイント
電源電圧：5V

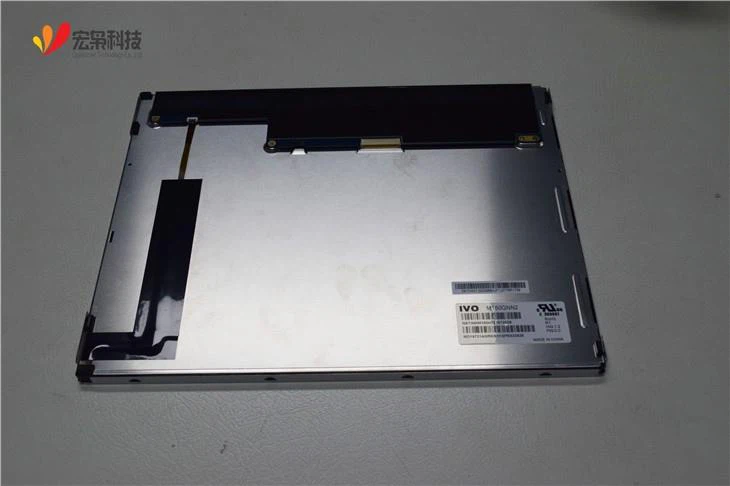

TFT（液晶ディスプレイ）

解像度：1024x768
インターフェイスの種類：LVDS
輝度：420 cd /m²
視野角：80/80/80/80

クーリエハンドヘルドターミナル

ポータブル医療機器

フロントローディング車両制御システム

産業用データ検出機器

私たちに関しては

杭州GraHowlet Technology Co.、Ltdは、さまざまな産業向けの静電容量式タッチスクリーンの開発および製造の包括的なサービスプロバイダーです。 タッチディスプレイ業界での長年の経験を蓄積し、お客様に電子設計を提供することができました。 ソフトウェアデバッグ、カスタマイズされたサービス、およびさまざまな業界リソースの統合によるタッチディスプレイのソリューション全体。 私たちは、一流の製品と専門技術サービスで世界の顧客をサポートすることを約束します。

工場

よくある質問

Q1：製品の品質はどうですか？

私達のプロダクトは顧客に出荷する前にQCによって高品質に厳しくテストされました

Q2：製品は産業用にのみ使用されますか？

当社の製品は、医療、モノのインターネット、自動車産業、インテリジェントな住宅、屋外機器、その他多くの産業で使用されています。

Q3：オプションの配送方法はいくつありますか？

配送、航空輸送、速達をサポートしています。

Q4：テスト用に1個購入することはできますか？

はい、テスト用にサンプルを購入してください！

Q5： 完全な最終製品のEMC試験におけるESDの戦略は何ですか？

全体的な解決策は、静電気を地面に流すことです。 おおよそ次の提案があります。

1）電源とTVチューブ：電源VCCのESD保護のために、TVチューブを接続して解決できます。 TVsチューブは、電圧レギュレータダイオードに非常に似ています。 定格電圧があります。 違いは、応答速度が特に速く、静電気に優れた放電効果があることです。

2）外部インターフェース信号線のESD保護：電源またはグランドへの電流を導くために、逆ダイオードを考慮して接続できます。

3）、 敏感なデバイスの電源に LC フィルタリングが追加されます：一部のICは特に静電気の影響を受けやすくなっています。 ESDテストを実行すると、リセットまたは死亡が常に発生します。 その理由は、電源ピンが通常妨害されるためです。 このため、電源にLCフィルタリングを追加できます。

4）PCB舗装要件：PCBは可能な限り舗装する必要があります。 二重パネルの場合、両側を広い面積で銅で舗装し、十分な接地穴が必要です。 4層 以上の ボードの 場合、主要コンポーネントレイヤーの隣接するプレーンレイヤーをフォーメーションに設定する必要があります。

5）接地要件：静電気を効果的に放出するには、良好な接地が保証されなければなりません。 たとえば、医療用電子機器、モニターなどの一般的な医療用電子製品では、胴体の背後に接地電位が等しくなる可能性があります。 ESDテストを行う場合、この接地端も地球に接続されているため、静電気をすばやく放電する方法があります。

6）PCBレイアウト配線：チップのデカップリングコンデンサがチップのピンから遠く離れている場合、デカップリング効果は失われます。 敏感な信号のラインが長すぎる場合、予期しない電磁干渉が発生します。 静電気放電の観点から、敏感なデバイスや信号線（リセットなど）はPCBの端から遠ざけて、デバイスや信号線に直接気流が干渉しないようにする必要があります。 PCBエッジには、一定の幅のギャップまたは銅が必要です。
